Гібридна сонячна станція: як працює автоматичне перемикання при відключенні

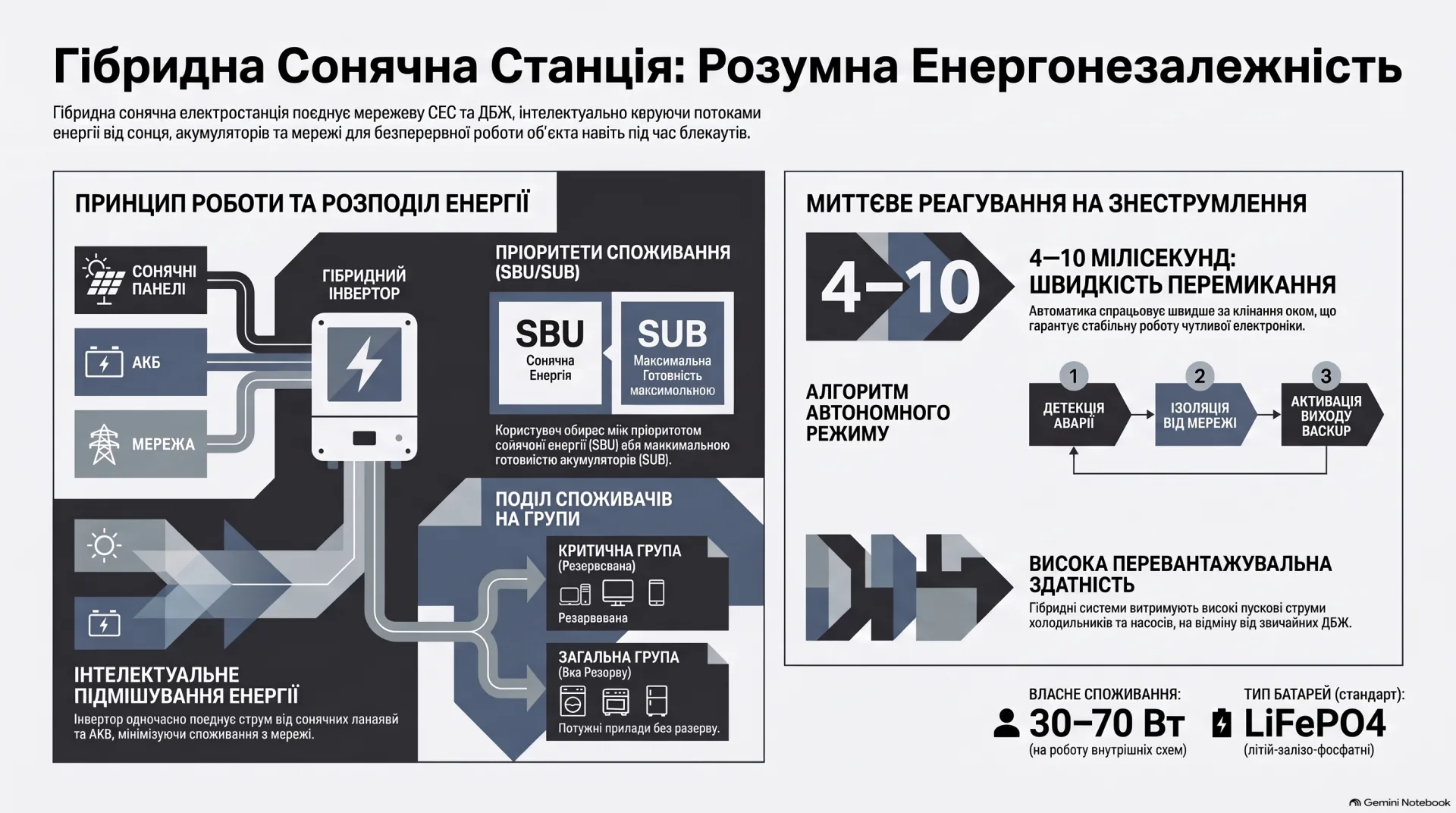

Принцип роботи та зв'язка обладнання у гібридній системі

Серцем усієї архітектури є гібридний дбж інвертор, який одночасно керує потоками енергії від трьох різних джерел: сонячних фотомодулів, зовнішньої електромережі та накопичувачів. У штатному режимі пристрій спрямовує згенерований струм на поточні потреби будинку, а надлишки відправляє на заряджання батарей або скидає в мережу за механізмом Net Billing.

Коли зовнішня мережа стабільна, обладнання працює як високоефективний транзитний вузол. Система постійно моніторить параметри напруги та частоти струму на вхідній лінії. Якщо показники виходять за межі допустимих норм або напруга повністю зникає, внутрішня автоматика миттєво ізолює об'єкт від зовнішньої мережі та переводить внутрішні споживачі на живлення від акумуляторів і сонячних панелей.

Сучасні пристрої оснащені мікропроцесорним управлінням, яке дозволяє програмувати пріоритети використання енергії залежно від часу доби, тарифної сітки та поточного рівня заряду батарей.

Як працює гібридний інвертор при відключенні світла

Процес переходу в автономний режим відбувається абсолютно непомітно для побутової та чутливої комп'ютерної техніки. Усередині обладнання встановлено швидкісний електронний перемикач (ATS / Automatic Transfer Switch), який спрацьовує за лічені мілісекунди.

Багатьох власників цікавить питання, скільки часу перемикається інвертор на батарею під час аварії. У якісних моделях цей показник становить від 4 до 10 мілісекунд (0,004–0,01 секунди). Для порівняння, людське кліпання оком триває близько 100–300 мілісекунд. Завдяки такій швидкості роутери не перезавантажуються, ПК не втрачають незбережені дані, а чутливі плати газових котлів чи серверне обладнання продовжують працювати без збоїв.

Розуміння того, як працює гібридний інвертор при відключенні світла, дає змогу правильно спланувати навантаження:

1. Детекція аварії. Датчики зафіксували зникнення напруги в міській мережі.
2. Розмикання реле. Інвертор відключає вхідний мережевий контур, щоб виключити витік струму назад у зовнішню мережу (вимога безпеки для ремонтних бригад).
3. Активація резервного виходу (EPS / Backup). Струм від акумуляторів та сонячних панелей миттєво подається на виділену групу приладів.
4. Автоматичне повернення. Після відновлення міського живлення інвертор витримує паузу для стабілізації напруги і непомітно перемикає об'єкт назад на мережу, паралельно розпочинаючи заряджання АКБ.

Перед купівлею та проєктуванням резервної системи важливо розрахувати пікові навантаження та обрати відповідну ємність акумуляторів.

Режими роботи та алгоритми підмішування енергії

Головна перевага гібридної системи над класичними джерелами безперебійного живлення — це здатність підмішувати струм від сонячних панелей у режимі реального часу.

Якщо ваш будинок у момент аварії споживає 3 кВт, а сонячний масив генерує 2 кВт, інвертор візьме з акумулятора лише 1 кВт, якого бракує. Це дозволяє суттєво розтягнути автономність об'єкта та зберегти ресурс акумуляторного блоку. У ясний літній день система може живити будинок невизначено довго, повністю відновлюючи заряд батарей у години пікової інсоляції.

Також у налаштуваннях можна задати режим SBU (Solar-Battery-Utility) або SUB (Solar-Utility-Battery). У першому випадку пріоритет віддається відновлюваним джерелам, а міська мережа підключається лише при критичному розряді батарей. У другому — мережа виступає підстраховкою для сонця, а акумулятори тримаються в 100% готовності на випадок блекауту.

Дбж vs гібридний інвертор: різниця та ключові відмінності

Часто виникає плутанина між класичними джерелами безперебійного живлення (ДБЖ) та повноцінними гібридними системами. Основна між дбж vs гібридний інвертором різниця полягає у масштабованості, джерелах заряджання та логіці роботи з сонячною генерацією.

Звичайний ДБЖ призначений виключно для короткочасного підтримання роботи приладів від мережевої зарядки. Він не вміє підключати сонячні панелі, не має функцій підмішування струму в денні години і не розрахований на тривалу автономність усього будинку. Гібридний пристрій — це повноцінна станція управління енергією, яка вдень може живити дім безпосередньо від сонця, навіть коли міська мережа вимкнена, а акумулятори повністю заряджені.

Крім того, гібридні інвертори мають високу перевантажувальну здатність. Вони здатні витримувати короткочасні пускові струми компресорів холодильників, занурювальних насосів чи кондиціонерів, які у 3–5 разів перевищують номінальне споживання. Класичні побутові ДБЖ у таких сценаріях зазвичай відразу випадають у помилку перевантаження.

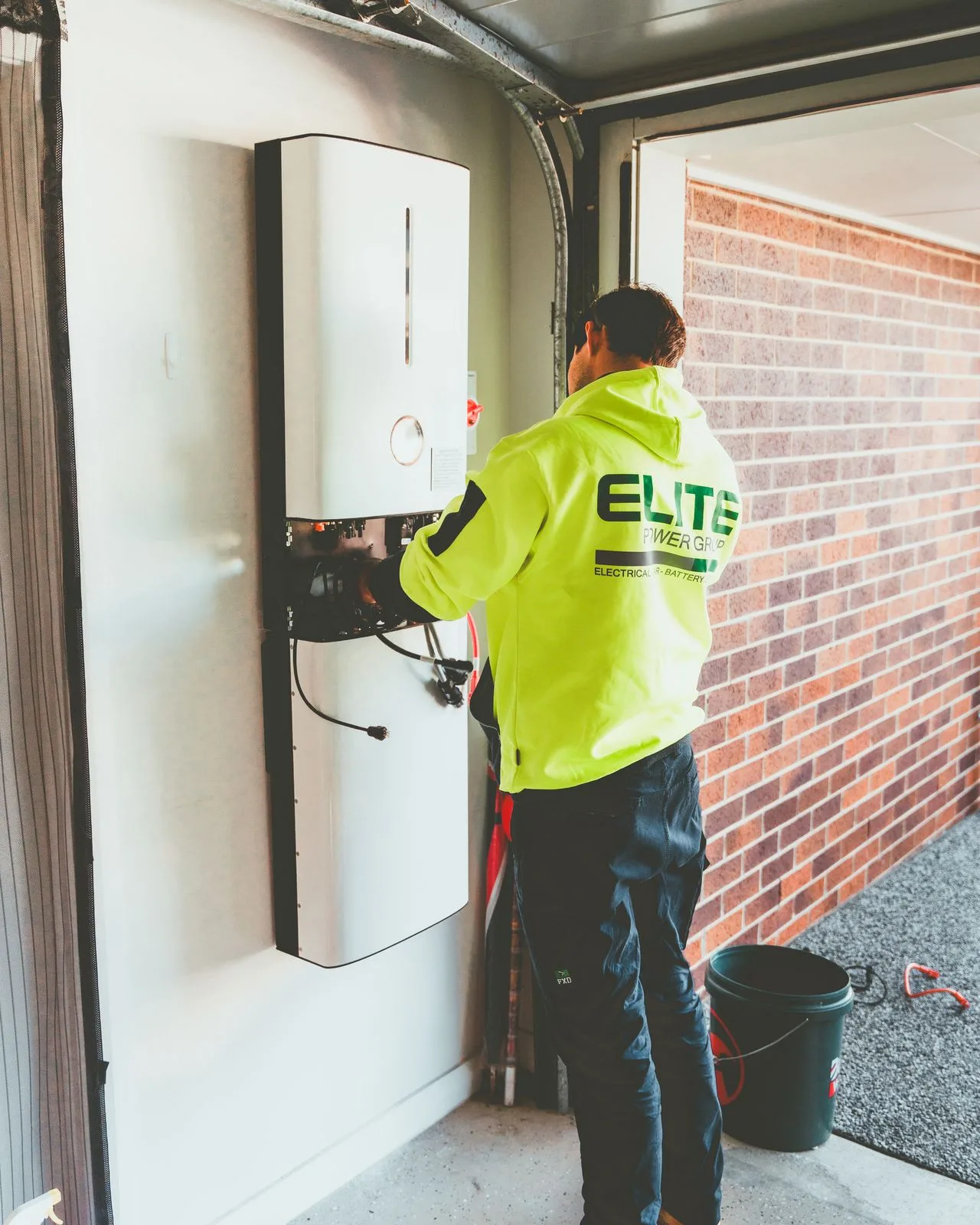

Технічні нюанси проєктування та вибору обладнання

Щоб автоматичне перемикання на акумулятор при відключенні працювало бездоганно, під час монтажу слід враховувати кілька важливих технічних факторів.

Перше — це грамотне розділення електричного щита. Не варто підключати до резервної лінії (UPS/Backup) весь будинок, якщо ємність акумуляторів обмежена. Доцільно виділити критичну групу: освітлення, газовий котел, циркуляційні насоси, холодильник, роутер та кілька розеток для зарядки гаджетів. Потужні споживачі, такі як електроплита, сауна чи проточний водонагрівач, залишають у загальній мережі, яка вимикається при знеструмленні.

Друге — це тип акумуляторних батарей. Застарілі свинцево-кислотні та гелеві (AGM/GEL) АКБ погано переносять глибокі розряди, довго заряджаються і служать лише 2–4 роки. Сучасний стандарт — це літій-залізо-фосфатні блоки (LiFePO4). Вони віддають до 90% своєї ємності без шкоди для структури, заряджаються у 3–4 рази швидше.

Також варто пам'ятати про гібридний інвертор при відключенні світла та його власне споживання. Навіть у режимі очікування інвертор витрачає від 30 до 70 Вт на підтримку роботи власних планових схем, контролерів та вентиляторів охолодження. Це важливо враховувати при розрахунку мінімальної ємності резервного блоку на тривалу ніч.
